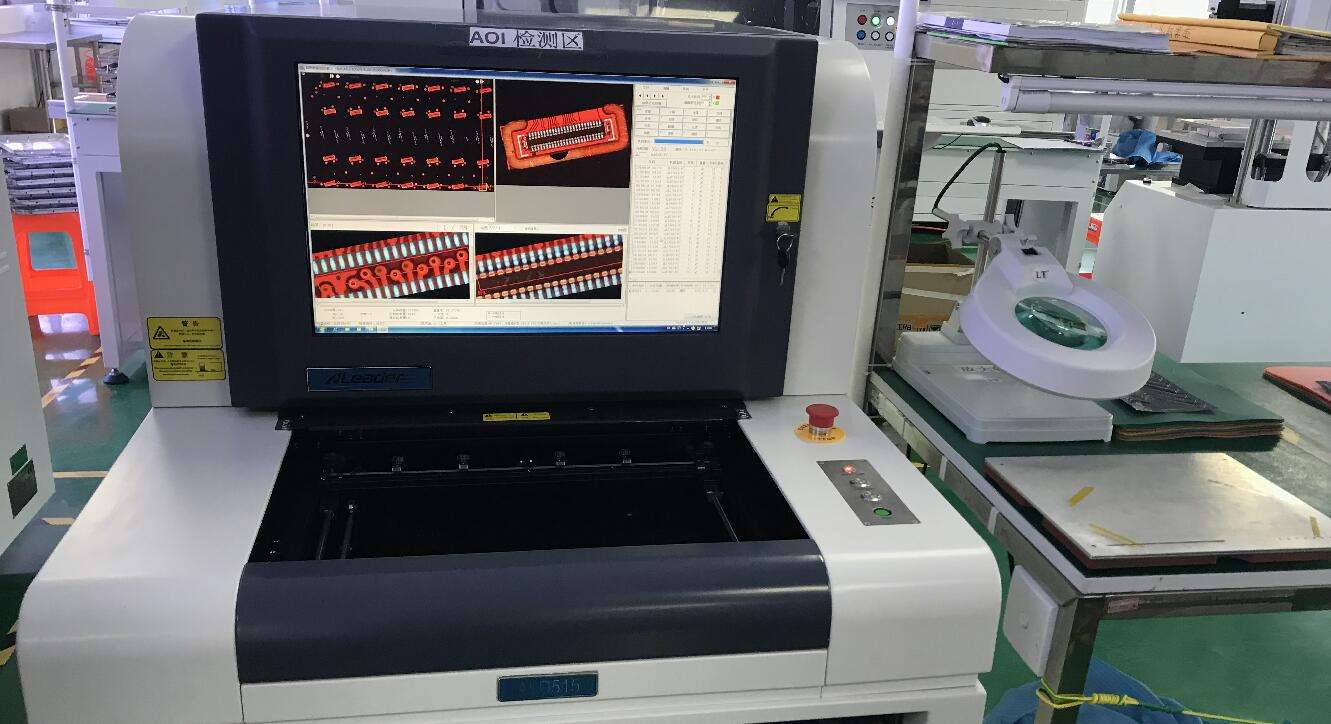

AOI就是自動光學辨識系統,是英文(Auto Optical Inspection)的縮寫，國內叫做自動光學檢測儀，現在已經普遍應用在電子行業的電路板組裝生產線的外觀檢查并取代以往的人工目檢。
AOI自動光學檢測設備的基本原理是利用影像技術來比對待測物與標準影像是否有過大的差異來判斷待測物有否符合標準，所以AOI的好壞基本上也取決于其對影像的解析度、成像能力與影像辨析技術。

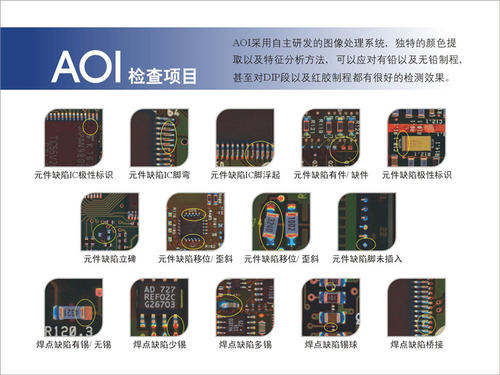

早期時候AOI自動光學檢測設備大多被拿來檢測IC(積體電路)封裝后的表面印刷是否有缺陷，隨著技術的演進，現在則被拿來用在SMT組裝線上檢測電路板上的零件焊錫組裝后的品質狀況，或是檢查錫膏印刷后有否符合標準。
AOI自動光學檢測設備最大的優點就是可以取代以前SMT爐前、爐后的人工目檢作業，而且可以比人眼更精確的判斷出SMT的打件組裝缺點。但就如同人眼一般，AOI基本上也僅能執行物件的表面檢查，所以只要是物件表面上可以看得到的形狀，它都可以正確無誤的檢查出來，但對于藏在零件底下或是零件邊緣的焊點可能能力有限，當然現在有許多的AOI已經可以作到多角度的攝影來增加其對IC腳翹的檢出能力，并增加某些被遮蔽元件的攝影角度，以提供更多的檢出率。
AOI自動光學檢測設備有個最大的缺點是有些灰階或是陰影明暗不是很明顯的地方，比較容易出現誤判的情況，這些或許可以使用不同顏色的燈光來加以判別，但最麻煩的還是那些被其他零件遮蓋到的元件以及位于元件底下的焊點，因?yàn)閭鹘y(tǒng)的AOI只能檢測直射光線所能到達的地方，像是屏蔽框肋條或是其邊緣底下的元件，往往就會因?yàn)锳OI檢測不到而漏掉。
總之，AOI自動光學檢測設備雖然好用但確實也有些先天上的限制，不過可以用在即時的SMT初步品質分析，并馬上回饋SMT的品質狀況，讓SMT制程作業加以改善，的確可以有效提高SMT的產出良率。
