松下貼片機規格參數介紹

發布時間:2021-06-29 15:57:03 作者:托普科 點擊次數:94

松下貼片機規格參數介紹


【NPM系列】

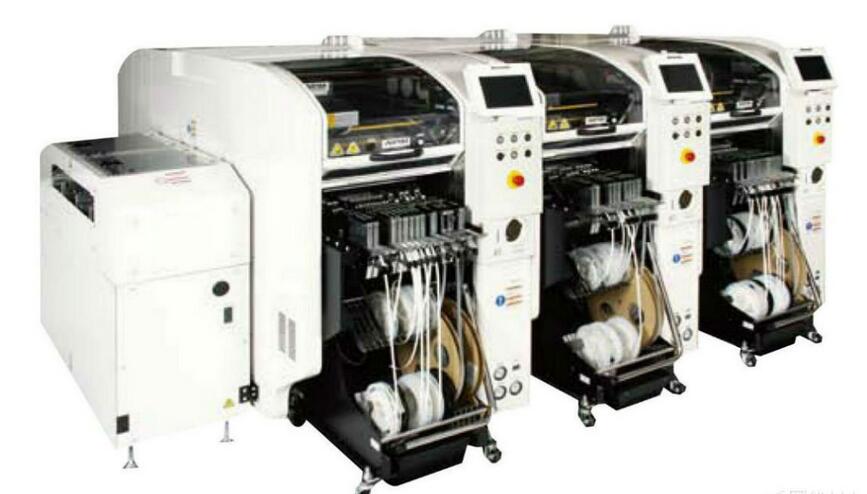

NPM-D3

基板尺寸*1

雙軌:L50×W50~L510×W300

單軌:L50×W50~L510×W590


基板搬送時間

雙軌:0s**循環時間為3.6s以下時不能為0s。

單軌:3.6s**選擇短型規格傳送帶時

電源:三相AC200,220,380,400,420,480V2.7kVA

空壓源*2:0.5MPa,100L/min(A.N.R.)

設備尺寸*2:W832×D2652*3×H1444*4

重量:1680kg


貼裝頭:16吸嘴頭(搭載2懸臂)ON高生產模式

貼裝最快速度:84000cph(0.043s/芯片)

IPC9850:63300cph*5

貼裝精度(Cpk≧1):±40μm/芯片

元件尺寸:0402芯片*7~L6×W6×T3

元件供給:

料帶寬:8/12/16/24/32/44/56mm

8mm料帶:Max,68連(8mm薄型單式料架以及雙式料帶料架、小卷盤)


貼裝頭:12吸嘴頭(搭載2懸臂)

貼裝最快速度:69000cph(0.052s/芯片)

IPC9850:50700cph*5

貼裝精度(Cpk≧1):±30μm/芯片

元件尺寸:0402芯片*7~L12×W12×T6.5

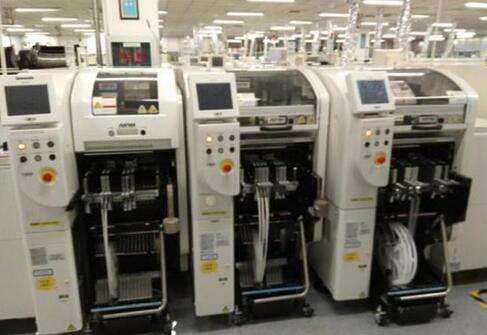

【NPM TT】

單軌:L50 mx W 50 m~L510mmx W 590mm

雙軌:L50mx W 50m-L510 mm x W 300mm

8吸嘴頭:36 000cph (0.1 s/chip)

3吸嘴頭:

14 400 cph (0.25 s/chip)

11 000 cph (0.33 s/QFP)

元件范圍:

8吸嘴頭

(01005) 0402 chip to L 32 x W 32 xT12

3吸嘴頭:

(0201) 0603 chip to L 150 x w 25 (diagonal 152)x T28

料帶范圍:

8-56/72m

托盤:

Max 40 (front lane: Max. 20+rear lane: Max 20)



【CM系列】

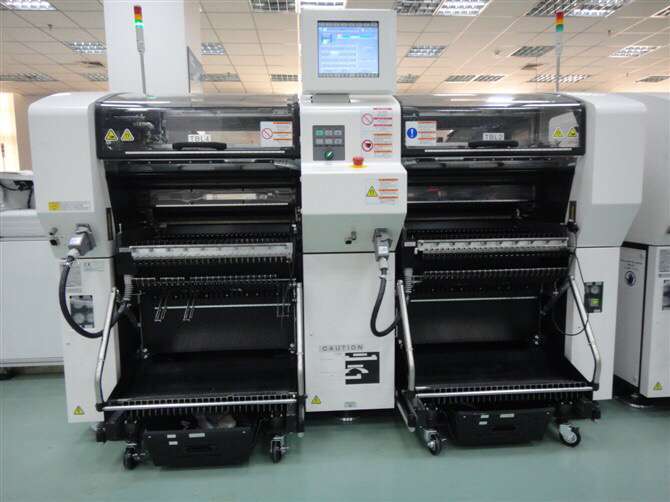

【機種名 CM602-L】

型號 NM-EJM8A

基板尺寸 L 50 mm × W 50 mm ~ L 510 mm × W 460 mm

高速貼裝頭 12支吸嘴

貼裝速度 100 000 cph(0.036 s/芯片)

貼裝精度 ±40 μm/芯片(Cpk ≧1) www.smt11.cn

元件尺寸 0402芯片 *5 ~ L 12 mm × W 12 mm × T 6.5 mm

通用貼裝頭 LS 8支吸嘴

貼裝速度 75 000 cph(0.048 s/芯片)

貼裝精度 ±40 μm/芯片、±35 μm/QFP ≧ □24 mm、±50 μm/QFP <□24 mm(Cpk ≧1)

元件尺寸 0402芯片 *5~ L 32 mm × W 32 mm × T 8.5 mm *8

泛用化Ver.5 選購件時 0402芯片 *5~ L 100 mm × W 50 mm × T 15 mm *6

多功能貼裝頭 3支吸嘴

貼裝速度 20 000 cph(0.18 s/QFP)

貼裝精度 ±35 μm/QFP(Cpk ≧1)

元件尺寸 0603芯片~ L 100 mm × W 90 mm × T 25 mm *7

基板替換時間m0.9 s(基板長度240 mm以下的最佳條件時)

電源 三相AC 200、220、380、400、420、480 V、 4.0 kVA

空壓源*1m0.49 MPa、170 L /min(A.N.R.)

設備尺寸mW 2 350 mm × D 2 290 mm *2 × H 1 430 mm *3

重量*4m3 400 kg
