AOI檢測設備在SMT加工廠的作用
發布時間:2021-09-28 15:00:52
作者:托普科
點擊次數:38
為什么要用 AOI ？
——為了產品質量控制,在SMT生產線上進行有效的檢測，提高生產效率。
AOI的檢測原理？

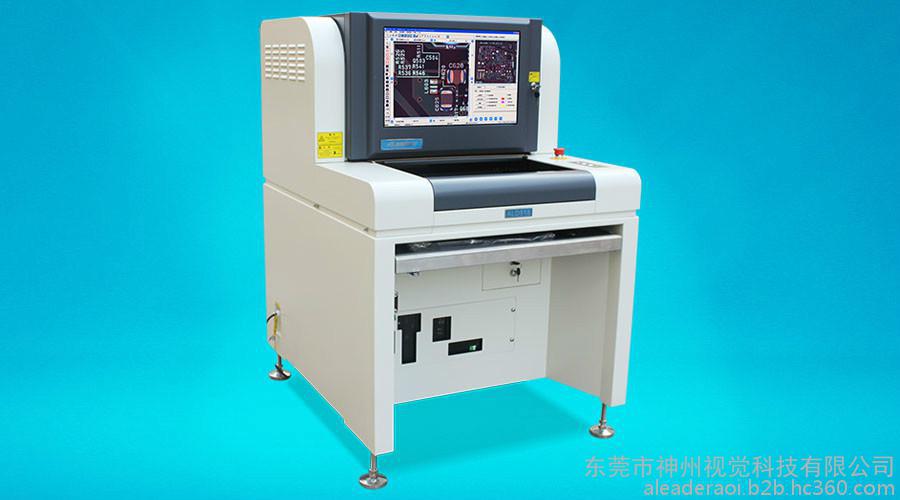

AOI主要用途是對焊接生產中遇到的常見缺陷進行檢測，是一種基予光學原理的設備。AOI是近幾年興起的新型檢測技術，目前國內外有多家AOI品牌生產商。
當PCBA板流進AOI檢測機，通過攝像頭自動掃描PCBA，采集圖像，檢測的焊點與數據庫中合格的參數進行比較，經過圖像處理，檢查出PCBA上缺陷，并通過顯示器缺陷顯示/標示出來，供維修人員修整.。
AOI放置位置在產線哪里
1.回流焊前
檢查電子元件貼放在PCB板上，放置在回流焊前可發現錫膏印刷以及貼片機貼放的大多數缺陷，尤其是有屏蔽罩之類的產品，這樣可以提前檢測屏蔽罩下面的電子元件錫膏印刷和貼裝的質量，如果屏蔽罩經過回流焊后，如果發現品質問題，一方面難以修理，另外AOI無法透過屏蔽罩檢測下面的焊接質量。
2.回流焊后
在SMT工藝過程的最后進行檢查，這是大部分工廠放置AOI的位置，因為這個位置可發現盡可能多的焊接缺陷品質。
哪些企業應該要設置AOI檢測？
1、客戶對質量要求不高，可無；
2、PCB元件0603大小以上，可無；一般0402以下人工檢測就很困難，需要AOI檢測設備輔助才能提高效率；
3、對效率要求不高，可無；反之，希望一個人代替三個人的工作提高企業效率，AOI設備將是最好選擇；
4、小規模發展，可無，量少，需要檢測的產品也少，購置AOI設備有些大材小用；
不管如何AOI檢測已經是SMT加工廠的必備，雖然無法完全代替人工
