回流爐溫區作用
回流爐溫區作用
回流爐也稱回流焊，是通過熱風循環的加熱方式來進行焊接，回流爐與波峰焊的區別，可以看此篇文章詳解：回流焊和波峰焊的區別
回流爐有4個功能溫區，每個功能溫區對應作用不同，今天跟大家聊聊回流爐溫區的作用。
回流爐有4個功能溫區，分別是預熱區、恒溫區，加熱區、冷卻區，不同溫區對應作用不同，下面一一來說下。
預熱區
預熱區的作用主要是將貼裝好的pcb慢慢加溫升溫，讓整體呈現一種爬坡樣的曲線升溫，目的就是防止溫差瞬間太大，從而導致pcb爆板或者某類元件爆裂等等，同時也是為了防止錫膏助焊劑瞬間被熱熔氧化，影響接下來的溫區作用。預熱可以讓板子和元件吸熱溫度整體慢慢升溫。
恒溫區
恒溫區的作用是讓pcb和元件整體達到一個均衡的溫度，因為pcb板上面有不同的元件，不同的元件有不同的材料制作，不同的材料受熱吸熱水平不同，因此為了防止在加熱區爆裂，從而設置一個恒溫區，讓板子和元件整體基本達到一個峰值溫度，
加熱區
在恒溫區達到整體基本溫度一致后，加熱區就會達到溫度最高峰值（220-250攝氏度），在加熱區助焊劑受熱熱熔揮發掉，錫粉熱熔變液態錫，各類元件能夠爬錫。
冷卻區
冷卻的目的是讓液態錫冷卻下來變?yōu)楣虘B(tài)，從而各類元件與pcb焊盤固定。
以上就是回流爐溫區的不同作用，言簡意賅的講解了下，如有需要，可注明出處轉載。

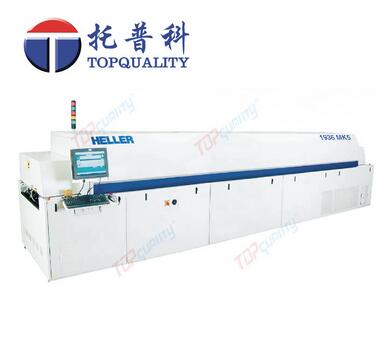

我司代理全新heller回流焊，如你有需要，歡迎聯系我們
