AOI不良品檢測確認流程
AOI不良品檢測確認流程

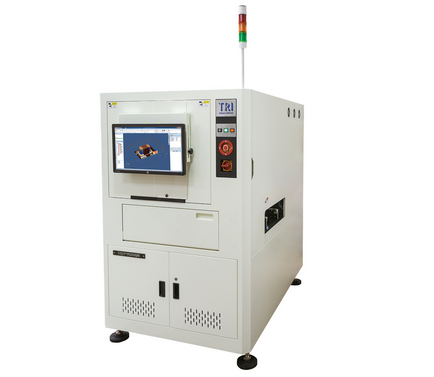

AOI(Automated Optical Inspection縮寫)的中文全稱是自動光學檢測,是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備(比如說錫珠、多錫、連錫、立碑、連橋、空焊、假焊等),在SMT生產線后段,提供檢測直通率和效率。
AOI不良品檢測確認流程
1)采集
AOI設備上有一個相機,對PCBA負責拍照采集圖像,目的是為了采集焊接后的pcba成像
2)算法識別成像
經過采集的PCBA會經過算法生成圖像顯示在屏幕上,圖片非常直觀明顯,這是設備的核心功能,也是評判一臺設備精準性、穩定性、易用性的重要標志
3)比對
在PCBA批量生產前,每款產品都會制作一個OK板的數據存入數據表中,批量生產的數據會依據OK板的數據進行比對,如果比對OK,就會pass,如果出現異常,由工作人員進行目檢核查,如果核查依然是不良板,則需要返工,如果目檢核對正常,則在機器里將數據導入列入正常值,后續的板子會不斷的與優化的數據進行比對。
以上就是AOI工作的大致工序,雖然AOI是自動檢測,但是后面還是需要安排目檢崗位進行確認和檢測。確保品質優良。
