貼片機
深圳市托普科實業有限公司專注為電子制造商提供雅馬哈YSM10小型高速模塊貼片機等整條SMT生產線設備,以及零配件、服務和解決方案。

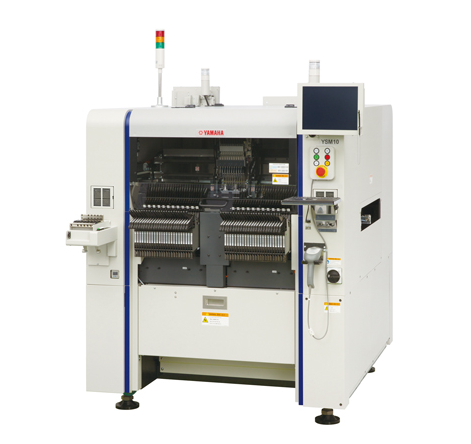

135-1032-6713 立即咨詢雅馬哈YSM10小型高速模塊貼片機
YAMAHA YSM10特點:
1、在1梁1貼裝頭同等級中實現世界最快速※46,000CPH性能的表面貼片機的入門機型;
2、與以往機型相比,速度提高了25%以上,實現同等級中世界最快速※的貼裝能力,裝配HM貼裝頭,它采用提高了元件應對能力的新掃描相機;
3、靈活支持生產現場;
4、實現穩定生產的功能;
5、※:與同類單梁貼片機在最佳條件下的貼裝能力(CPH)對比。(2017 年1月本公司的調查結果);
Yamaha ysm10基本規格:
1、對象基板尺寸:L510 x W460 mm ~ L50 x W50 mm?!褂眠x配件,可對應L610mm 基板
2、貼裝能力:HM 貼裝頭(10 個吸嘴)規格 HM5 貼裝頭(5 個吸嘴)規格。46,000CPH(本公司最佳條件下) 31,000CPH(本公司最佳條件下)
3、可貼裝的元件:03015 ~ W55 x L100mm(超過W45mm 為分割識別),高度15mm 以下。※ 元件高度超過6.5mm,或元件尺寸超過12mm x 12mm 則需要選配多視覺相機(可選配置)
4、貼裝精度本公司最佳條件(使用評估用標準元件時):±0.035mm (±0.025mm) Cpk≧1.0 (3σ)
5、可安裝的送料器數量:固定送料器架:最多96 個(以8mm 料帶換算)托盤:15 種(裝備sATS15 時,最大,JEDEC)
6、電源規格:三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz
7、供給氣源:0.45MPa 以上、清潔干燥
8、外形尺寸:L1,254 x W1,440 x H1,445mm
9、主體重量 約1,270kg
深圳市托普科實業有限公司專注為電子制造商提供如下SMT設備:
MPM印刷機、Koh Young SPI、Easa回流焊
西門子貼片機、FUJI富士貼片機、松下貼片機
美陸AOI、Vitronics Soltec回流焊、非標自動化設備、貼片機出租租賃
等整條SMT生產線設備,以及SMT零配件、SMT配套材料、服務和解決方案。
