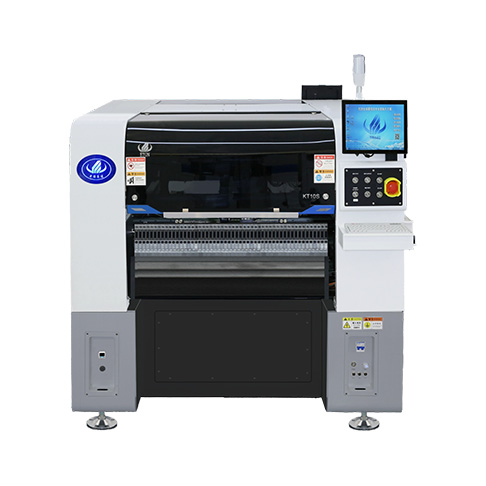

易通貼片機KT10S 易通開拓者全自動貼片機 SMT貼片設備
易通貼片機：高速泛用一體機,突破行業常規,大幅提升產品的速度、精度及穩定性
Y軸采用雙驅龍門結構
支持自動切換吸嘴功能(選配)

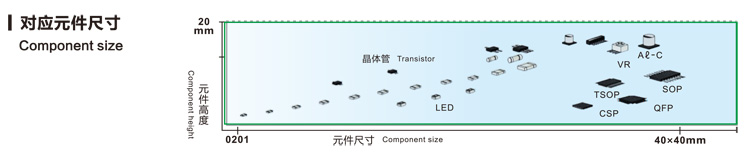

支持0201~40*40mm封裝料及IC托盤料Apply to 0201-40*40mm
(12*12~40*40mm元件需選配固定相機)
X、Y、Z軸均采用自主研發高端磁懸浮電機
廣泛的PCB處理能力,實現多站位、多物料貼裝
一、發明zhuanli:貼裝頭
1、一體化貼裝頭
輕量型,頭部整體成型,10套Z軸均采用模組式磁懸浮獨立控制，大幅提升貼裝頭的速度、精度及穩定性。
2、精準轉角系統
模組式轉角系統,獨立控制每個元器件角度,確保高精度貼裝,單頭10個吸嘴,中心距16mm。
3、識別系統
一體成型高速精密飛行識別相機,提升識別速度及精度,在XY軸移動中進行識別,再次提升貼裝效率
4、真空傳感裝置
每個吸嘴具備獨立檢測功能,提高設備的穩定性，產品的可靠性。
5、同級產品中超高速的貼裝能力
通過采用高端磁懸浮及通用型貼裝頭技術，相比傳統機型貼裝能力提升25%,實現了本公司最優條件下
48000CPH的貼裝速度,
頭部飛行識別+固定飛行識別相機(選配),可以對尺寸小于40*40mm且高度低于20mm的元件做高速高精度識別。雙Mark相機識別:高精度Mark相機識別系統，采用3色照明識別方法，使用任意形狀Mrak及透鏡(藍光掃描),應用范圍更廣固定飛行識別相機(選配):通過高速飛行識別相機一次性快速采集多個頭部圖像,進行元件圖像位置視覺校準,對中校正,光源亮度可調。,智能送料器:支持YT 系列通用的智能送料器，吸料時，通過光學校正元件送料位置，實現穩定精準高速送料。
采用全新自主研發高精度貼裝頭
超高速頭部識別相機與底部飛行識別相機結合，保障貼裝精準度
配備吸嘴獨立真空檢測功能,更好的保障了取料的穩定性
離線編程功能,縮短換線周期
軟件具備AI智能學習和自動優化功能
可提供MES系統接口
具備坐標導入功能

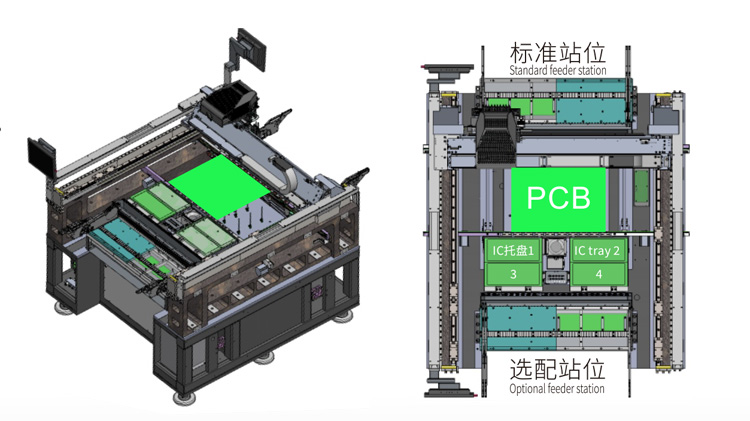

四、運輸軌道系統結構
單軌單臂，貼裝頭10個吸嘴
最大可貼裝500*470mmPCB
最小貼裝50*50mmPCB可選配IC托盤,實現靈活生產
通過模組式貼裝頭及多樣生產模式,可靈活組線
