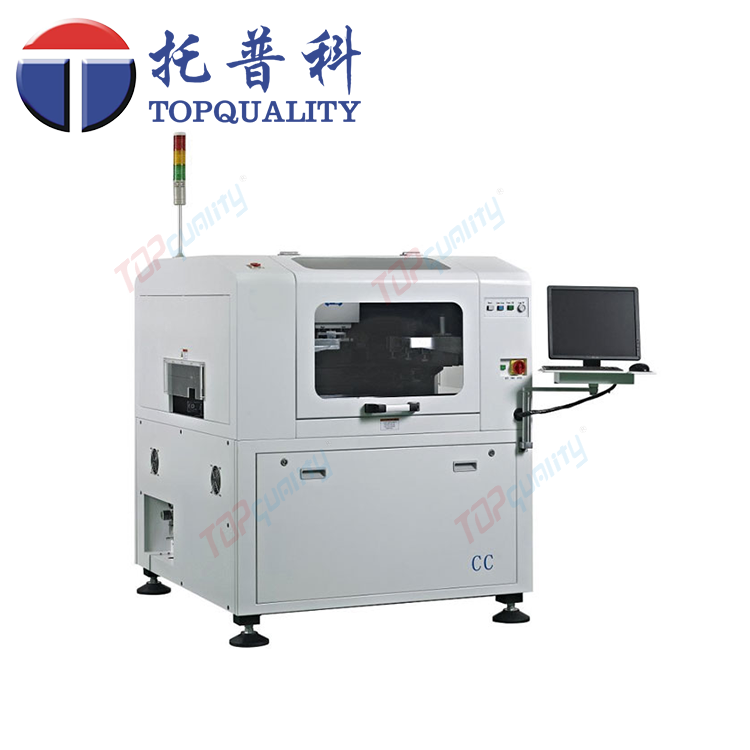

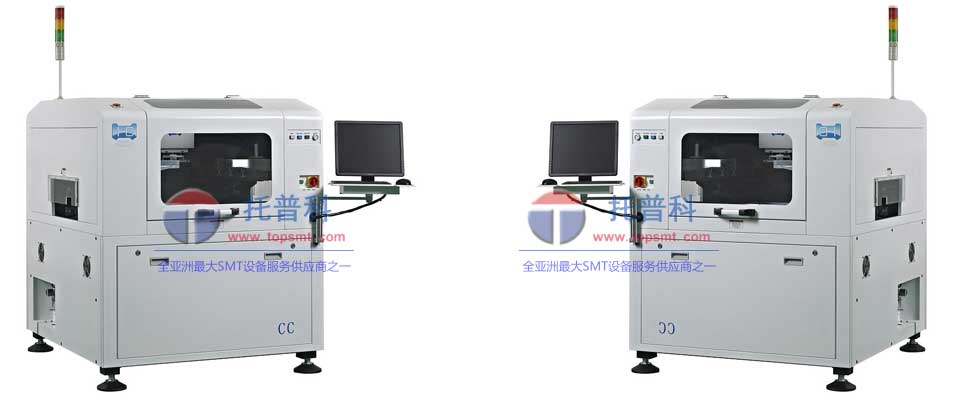

Topquality-CC850全自動視角錫膏印刷機

CC-850印刷機是一款高精度全自動錫膏印刷機(High Precision Auto Paste Printer)。在表面組裝工藝生產(SMT)中,用于高精度的鋼網印刷或漏版印刷的專用生產設備。

135-1032-6713 立即咨詢

產品介紹

一、CC-850印刷機功能概述:

CC-850印刷機是一款高精度全自動錫膏印刷機(High Precision Auto Paste Printer)。在表面組裝工藝生產(SMT)中,用于高精度的鋼網印刷或漏版印刷的專用生產設備。

二、CC-850印刷機基本特點:

1、 PCB尺寸兼容范圍廣,可支持100mm X 80mm 850mm X 500mm 不同厚度的PCB。

2、高精度印刷分辨率。 定位精度高,重復定位精度±0.01mm;印刷精度0.025mm. 支持膠水印刷。

3、全自動控制可以提高生產效率,控制品質,節省成本: 自動鋼網定位; 自動PCB校正; 自動刮刀壓力調整; 自動印刷; 自動鋼網清洗(干洗,濕洗,抽真空3種清洗方式);

4、采用環城公司獨立開發的懸浮式印刷頭,可編程氣缸壓力自動調整系統,可以在線實時反 饋壓力和自動平衡刮刀壓力,壓力控制精準,可以達到完美的錫膏成型效果;

5、可編程電機控制刮刀與鋼網分離速度及行程,可以靈活實現多種脫模方式。

6、多功能PCB固定定位系統,PCB定位方便快捷,準確。

7、上下視覺定位系統。

8、內建圖像處理系統;

9、支持2D,SPC功能

三、CC-850印刷機錫膏印刷范圍:

1、SMT工藝的電阻,電容,電感,二極管,三極管等貼片元器件生產加工:01005, 0201, 0402, 0603, 0805, 1206等以及其他規格尺寸;

2、IC: 支持SOP, TSOP, TSSOP, QFN 等封裝,最小間距(Pitch) 0.3mm; 支持 BGA, CSP封裝,最小球徑(Ball) 0.2mm;

3、印刷尺寸:100mm x 80mm ~850mm x 500mm;

4、PCB規格:厚度0.6mm ~ 6mm (5), FPC規格:厚度0.6mm以下(帶治具)



四、CC-850印刷機應用范圍:

手機,通訊,液晶電視,機頂盒,家庭影院,車載電子,醫療電力設備,航天航空等產品/設備的生產制造, 和一般電子產品的生產加工。



五、CC-850印刷機參數:

重復定位精度:±0.01mmCPK=2.06σ)

印刷精度:±0.02mm

生產循環時間/不含清洗:﹤10s

換線時間:﹤5Min

鋼網尺寸:737x737mm-1100x900mm(標準) 29’’鋼網時要更換清洗膠條)

PCB印刷尺寸:100x80-850x500mm

PCB彎曲度:﹤1%(對角線長度為基準)

板邊間隙:3mm

軌道傳送速度:100-1500mm/sec可編程控制

PCB定位方式:彈性側夾/真空吸/Z向壓片/磁性頂針/邊支持塊/柔性自動頂針(選配)

印刷頭:可編程電控印刷頭(標準)/可編程控電氣組合控制印刷頭(選配)

刮刀速度:10-200mm/sec

刮刀壓力:0-30KG程序控制(標配)(閉環壓力反饋選配)

鋼網分離速度:0.1-20mm/sec(可編程控制)

清洗方式:干洗,濕洗,抽真空(可編程任意組合)

工作臺調整范圍:X=±4mm,Y=±6mm Θ=±2°

攝像機系統:CCD相機/遠心同軸視覺系統/四路獨立同軸/環形LED光源

使用空氣:4-6kg/cm2

耗氣量:約0.07m3/min

電源:AC220, ±10%,50/60HZ 1Φ1.5KW

機器外形尺寸:1740mm(W)x1560D)x1510(H)

機器重量:Approx:1300kgs



六、CC-850印刷機配置:

1,可編程氣缸壓力自動調整和馬達組合懸浮式刮刀印刷頭。

(1), 可編程氣缸壓力自動調整系統. 壓力控制準確。

(2), 前后刮刀壓力獨立調整, 確保因刮刀材質疲勞變形而產生壓力的失衡,從而引起前后印刷的差 異性。

(3), 可編程電機控制刮刀與鋼網分離速度及行程。

2,標準型不銹鋼刮刀,獨特設計,提高刀片使用壽命.

3,視覺對準系統。

4,平臺X/Y/θ自動校正系.

5PCB夾持及支撐裝置.

*磁性頂針;

*PCB側邊柔性夾緊裝置,保證PCB夾持時不會產生彎曲變形;

*強力真空吸腔;

*“機械手”上壓裝置(選配);

*柔性自動頂針(選配);

6, Z軸四軌道驅動平臺升降。

7,數控導軌調整運輸寬度及運輸速度。

8,干、濕、抽真空三種可編程,可任意組合的鋼網清潔系統。

9,工業控制型電腦,Windows XP中英版界面操作系統。

10,內建式軟件診斷系統。

11,支持2D、SPC軟件功能。

12,標準SMEMA連機接口。
