日東在線式波峰焊 選擇性波峰焊設備廠家

標配噴霧、預熱和焊接單元,可以在較小的機器空間內完成整個焊接工藝。 回轉式軌道設計,可以讓操作者在機器的同一側完成PCB的上下料。 占地面積小,比標準SUNFLOW系統機器短很多。 焊接過程實時監控,過程記錄。

135-1032-6713 立即咨詢

產品介紹

日東在線式波峰焊 選擇性波峰設備廠家

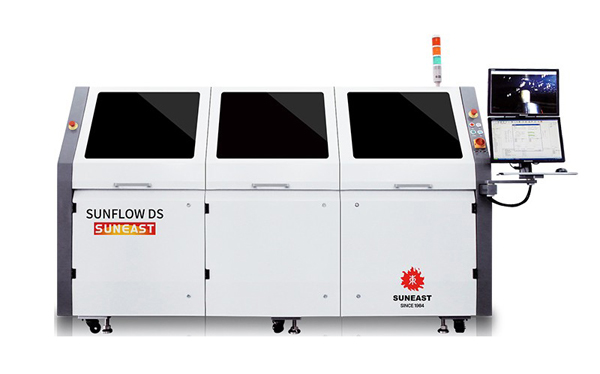

全自動在線式選擇性波峰焊SUNFLOW DS 在線式選擇性電磁泵波峰焊

在線式選擇性波峰焊SUNFLOW DS特點:

標配噴霧、預熱和焊接單元,可以在較小的機器空間內完成整個焊接工藝。

回轉式軌道設計,可以讓操作者在機器的同一側完成PCB的上下料。

占地面積小,比標準SUNFLOW系統機器短很多。

焊接過程實時監控,過程記錄。


日東在線式波峰焊



全自動在線式選擇性波峰焊優點:

1、三段獨立模組組成,標配獨立噴霧、預熱、焊接模組。

2、可連續進板,最多可同時進3塊板,焊接效率高。

3、標配噴霧清洗功能.

4、標配噴霧檢測功能。

5、標配在線示教編程功能。

6、焊接模組配兩個相同錫爐,同時時接兩塊塊。效率高,

7、兩個噴咀最小間距95mm

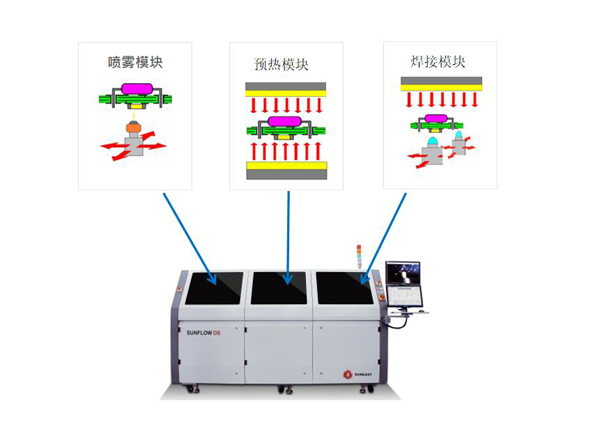

日東在線式波峰焊模塊

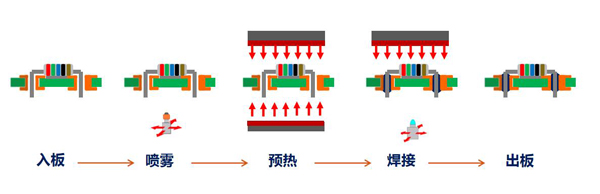

在線式選擇性波峰焊工作流程

1、已插完元器件的PCB電路板,由機器入口處的進板裝置傳送至選擇性波峰機內;

2、PCB板傳送至噴零階段,XY方向定位來緊后,根據事先編好的程進行選擇性霧:

3、噴霧完成后,PCB傳送至預熱階段,進行助焊劑活化,去除揮發物。根據基板特性,設置合適的溫度將PCB加熱到潤濕溫度;

4、預熱完畢后,PCB傳送至焊接階段,XZ三個方向定位夾緊后,PCB不動,兩個錫爐在XYZ平臺的帶動下,根據事先編好的程序進行點焊或者拖焊。錫水表面的氨氣保護可以有效提高焊接質量及降低錫渣發生量:

5、焊按完成后,XYZ定位松開,PCB傳出。

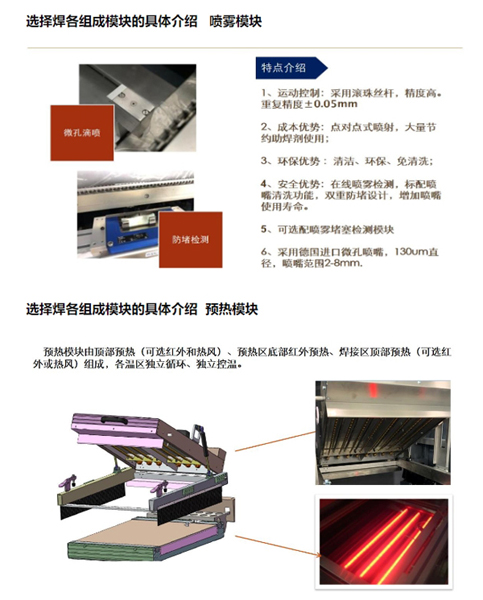

選擇焊各組成焊接模塊特點:

1、采用微型電磁泵錫爐,錫波高,流量大,波峰穩,點透入深度大,浸潤和釬力強;

2、噴嘴周邊及焊料表面采用氮?dú)馓畛浔Wo(hù),可提高無鉛焊料的可焊性,并且能降低錫渣產生量防止噴嘴賭塞,節省焊接成本和人力成本,

3、耐高溫、耐腐蝕獨特噴嘴,抗氧化強,浸潤性好,正常使用時間可達3個月。

4、自動檢測焊錫液位高度,保證波峰穩定。

5、具有煌點瘦身功能。

6、標配兩個CCD相機,用來監控煌接狀態和PCB定位編程


日東在線式波峰焊特點介紹
