SMT貼片加工中錫膏有哪幾種類,存儲及使用環境的基本認識
SMT貼片加工中錫膏有哪幾種類,存儲及使用環境的基本認識

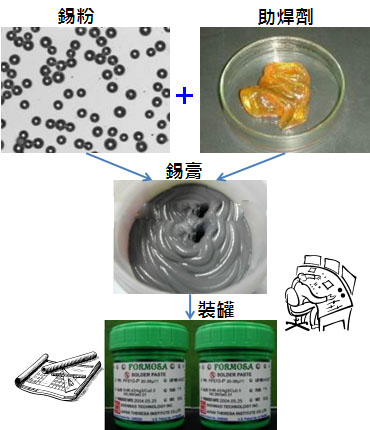

SMT錫膏的成分
錫膏,顧名思義就是一種膏狀的物體,與我們每天用的牙膏在形態上很相似,錫膏的主要成分由錫粉和助焊劑兩大部分組合混合而成。
錫膏如果以重量來計算比率,錫粉與助焊劑的比率大約為90%:10%;因?yàn)殄a粉比較重;如果以體積來計算比例,錫粉與助焊劑的比率大約為50%:50%;
SMT貼片中錫膏的作用
錫膏是電子科技進步不可或缺的重要材料,它被用來焊接電子零件在電路板上,因?yàn)殄a膏的發明彩促進了電子組裝技術的極小化,PCBA電路板不斷的變小,IC元件的不斷變小,使得我們使用的手機也越來越小型化,從以前的大哥大變成了現在的智能型手機,外觀越來越漂亮,體積尺寸越小,功能卻越來越豐富。
延伸閱讀:SMT貼片加工錫膏印刷機如何將錫膏印刷于PCB電路板
錫膏被涂覆在PCB上,在未焊接以前,錫膏黏住放置在電路板表面的電子零件,讓零件在微小的震動下不至于偏位,最大的作用是用來將電子零件焊接在電路板,達到電子通訊的目的。
錫膏的種類
按環保要求分為有鉛錫du膏與無鉛錫膏(環保錫膏):
環保錫膏中只含有微量的zhi鉛,鉛是對人休有害的物質,在對歐美出口的電子產品當中,對鉛的含量要求物別嚴格。所以在SMT貼片加工中都會用無鉛工藝
在無鉛SMT貼片加工工藝中,相對有鉛工藝比較難上錫,特別是遇到BGAQPN等,會采用含銀比例高錫膏,市場上常見的有含3個點的銀和含0.3個點的銀。在錫膏中,含銀錫膏是目前比較貴的一種。
按熔點分為高溫、中溫和低溫三種:
常用的高溫有錫銀銅305,0307。中溫有錫鉍銀,低溫常用的是錫鉍,在SMT貼片加工中根據產品特性的不同來選擇。
按錫粉的精細分為3號粉4號粉5號粉錫膏:
選取:在一般比較大元件(1206 0805 LED燈)的SMT貼片加工中,都采用3號粉錫膏,因?yàn)槠鋬r(jià)格相對便宜。
在數碼產品中有遇到密腳IC,在SMT貼片加工中都會采用4號粉錫膏。
在遇到很精密的焊接元件如BGA,要求很搞的產品如手機平板電腦,SMT貼片加工中都會采用5號粉錫膏。
SMT貼片中錫膏的保存與使用環境
1.在收到錫膏后請立即放入冰箱,在3-7℃ 下進行冷藏保存。注意不可以對錫膏進行冷凍保存。
2.錫膏印刷前的準備:錫膏從冰箱中取出,投入印刷工序之前一定要進行以下2個步驟的操作:
不要開封,在室溫下放置至少4-6個小時以上,以使錫膏的溫度自然回升至室溫。
錫膏溫度達到室溫之后,在投入印刷之前,要進行攪拌以保證錫膏中的各組成成分均勻分布。建議采用專用攪拌設備,沿同一方向攪拌1-3分鐘即可
