貼片加工印刷機少錫原因

發布時間:2023-08-17 15:33:38 作者:托普科 點擊次數:40

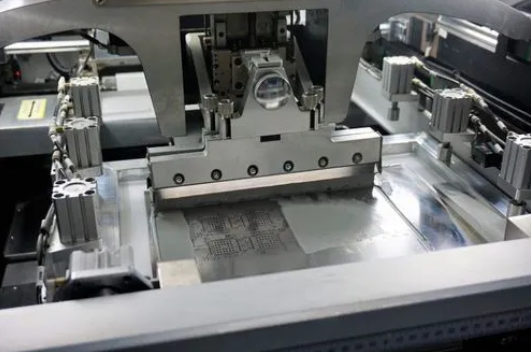

貼片加工印刷機少錫原因


錫膏印刷少錫,在smt貼片加工行業會偶爾出現,錫膏印刷少錫就會導致空焊、虛焊等不良品質問題,印刷少錫的原因是什么呢?今天跟大家聊聊這個話題


錫膏印刷少錫原因

1)錫膏流動性差

錫膏是smt貼片加工的必備輔料,一般類似于牙膏狀,里面含有錫粉合金顆粒和助焊劑,主要用途是為后面回流焊接熱熔再凝固,固定住電子元件,錫膏一般存儲在冰箱內,在使用前需要回溫及攪拌,如果錫膏回溫、攪拌時間短,就會導致錫膏流動性弱,導致在錫膏印刷的時候通過鋼網滲漏到焊盤就會少錫,從而導致虛焊。


2)刮刀壓力大

錫膏通過鋼網漏印到pcb焊盤上面,需要通過錫膏印刷機的刮刀刮一遍(就像用刷子刷一下),如果刮刀壓力大,而pcb與鋼網貼合的距離也小,那么刮刀壓力會將鋼網按壓到離pcb焊盤很近,導致印刷在pcb焊盤上的錫量會很少。


3)刮刀速度快

錫膏印刷的刮刀速度也會影響錫膏量,刮刀速度快,錫膏如果流動性弱,就會導致漏印到pcb焊盤的錫膏量少,導致少錫。


4)鋼網開孔小

錫膏能夠漏印到pcb指定焊盤,都是通過鋼網開孔(類似于pcb焊盤的模具),通過孔洞漏印到pcb焊盤,如果鋼網開孔小,就會導致下錫少,從而導致少錫


5)鋼網孔洞有污漬

鋼網在使用過后,會有錫膏污漬殘留,如果常用沒定期清洗就會導致殘留在鋼網孔洞,從而堵塞錫膏的下錫,導致錫膏印刷少錫


以上是貼片加工印刷機少錫的幾點常見原因,在實際生產過程中,需要工藝和產線工程師針對不同問題,逐一排查。
